USB4® 可支援高达 80 Gbps 的资料传输速（Gen4 x2）以及更高的显示解析度（在 60Hz 可提供具有HDR 的 16K 分辨率，并在 120Hz 下可支援两台8K 萤幕。
USB-IF 在 2022 年 10 月发表USB4® v2。第二版的 USB4® 加倍了外接硬碟传输速率，及更高萤幕解析度影像传输。基于 PAM-3 讯号编码的物理层架构，透过现有的 40Gbps Type-C 被动电缆，达到 80Gbps 传输速率。在主动电缆，则新定义的80Gbps Type-C 主动电缆。 USB4® v2 可以支援选项功能，非对称传输（Asymmetry Link)，能提供高达120Gbps 的传输频宽，并同时维持 40Gbps 接收频宽。
USB4® v2 可在哪些设备和应用上使用？
USB4® v2 的效能让 HD 影片轻松地在外接储存装置，低延迟性也让影音同步及随时存取资料，影片编辑等工作更方便。更可以支援行动和网路储存应用，透过连接一条电缆的方便性，把视讯、音讯、资料和电源一线搞定，使得行动办公、会议室与家庭办公室之间的行动更加无缝。
USB4® v2 技术概述
USB4 Gen 4 操作模式，电气层规范详述如何透过采用被动或主动电缆的 USB4® 互连来实现可靠通讯和互通性的要求及测试方法。以每通道 25.6GB 的波特率 的 PAM3编码信号， 每个 PAM3 符号透过 11 位元到 7 trit 的映射，以每符号 1.57 位元编码。 Gen4 要求在无前向纠正错误 (FEC) 情况下，以1E-8 或更低的 Trit Error Ratio运行。同时，扩频时脉 (SSC) 需应用于高速讯号传输，且 USB4® 连接埠内所有发射器均使用单一时脉来源。
USB4® v2 80 Gbps 发射器测试

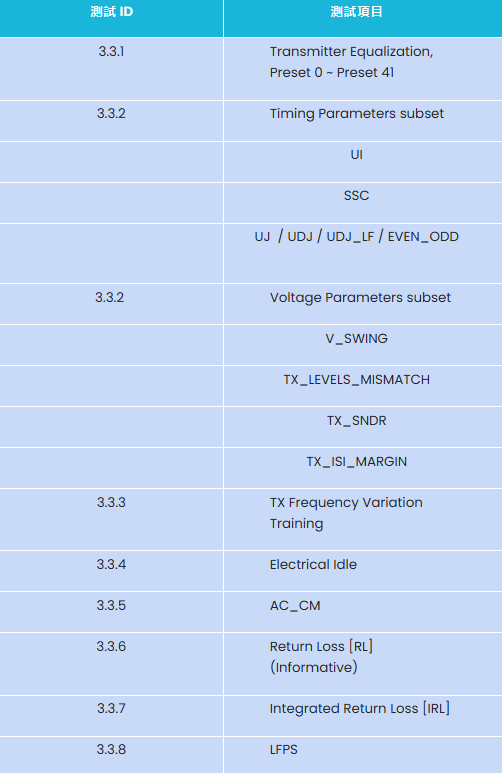

下表列出了 USB4® v2 Gen4 电气 CTS 0.9 版的测试项目:
Gen4 回波损耗
USB4® v2 Gen4 的 ESD 元件选择过程中， 需选择回波损耗较低的元件。此外，考量走线较短时，IL相对小，使得RL相对大的情况，Gen4采用 IRL (Integrated RL)测试结果 。而 RL 结果仅供参考。在测试过程中，必须考虑阻抗不连续、反射以及元件尺寸。
Gen3
Gen4
带 SigTest 的 Tx 测试
为了捕捉 0 至 41 的预置，传输器测试必须以 sigtest 进行。测试通道数则由对称支持能力决定。
-
- 仅对称： 共有 2 条通道或端口。
- 不对称： 总共 4 条通道或端口，占用双倍测试时间。

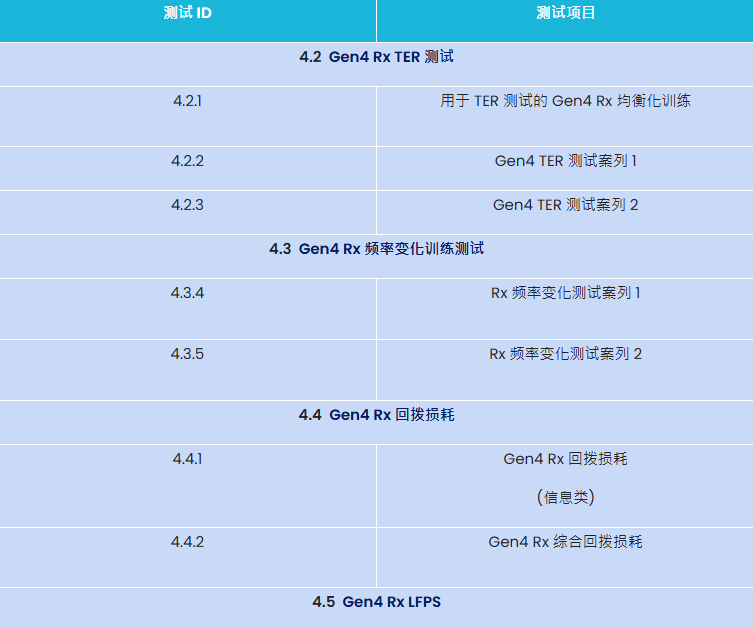

USB4® v2 80Gbps 接收器测试
信号完整性考虑因素
测量信号完整性时必须考虑以下因素：
- SNDR（讯号杂讯比）
- 串音
- PCB 走线/布局
- DDJ、ISI
- PCB 衰减、阻抗匹配
- SMT 元件选择、尺寸和位置
- 通孔
- IRL
- PCB 线路阻抗变化
- SMT 元件选择、尺寸和位置
USB4® 认证要求
无论是晶片还是终端产品，所有主机、集线器、底座和周边设备，使用 USB4 logo 都必须通过 USB4 认证测试。
**无论是否属于 USB4® 芯片，所有 USB® PD 元件都必须通过 USB® PD 合规性测试。对于不属于 USB4® 芯片的组件，建议重新运行参考平台。
USB4® 多循环测试
USB4® 多循环测试可根据 UUT 类型按上图进行设置。为了验证以下信息，A.1.1 和 A.1.3 至 A.1.6 的测试必须运行 10 次：
- 主机 UUT： 确保所有 USB4® 集线器都已枚举（在每个 DFP 上重复此操作）
- 设备 UUT： 确保 UUT 枚举
- 集线器/基座 UUT： 确保 UUT 和 USB4® 设备枚举
USB4® Interop CTS 测试
- A.1.1 非活动分离和重新连接
- A.1.3 休眠/唤醒
- A.1.4 停止/恢复
- A.1.5 重新启动
- A.1.6 关机/开机
