DP1.4 PHY Overview
DP1.4 为现行市面上相当新、高画质的显示传输技术，透过DP1.4 的传输规格，可以输出到Max 7680×4320 @60Hz(8K) 的分辨率。DisplayPort的高速讯号为一种单向的传输技术，Source (发送端 – 如计算机) 会将高速讯号输出到 Sink (接收端 – 如屏幕)，以达到高画质的显示。本篇文章将深入浅出的带大家探讨DP1.4 的物理层(Physical Layer)测试，而物理层的测试中，又可分为传送端 (Transmitter – Tx) 与接收端 (Receiver – Rx)。
DP1.4 Tx Equalizer
在介绍PHY的测试前，读者可先了解在DisplayPort上会使用到的Equalizer(均衡器)，因为DP1.4为相当高速的讯号，讯号在传输时免不了有相当程度的损耗，损耗来源可能为电路板上的线路，或是连接的cable，为了避免这些损耗导致讯号传送到Sink端时无法被识别，DisplayPort在Tx 与 Rx端均设计了不同的加强方式(EQ)，在Tx端，DP1.4 使用了不同等级的Swing/Pre-emphasis Level 来加强讯号，Swing 为调整输出讯号振幅，Pre-emphasis 则是对连续讯号的1st bit做预加强，越高的Pre-emphasis Level加强的比值越大 (1st Bit/后面连续Bit)
Transmitter EQ ( 表一 )
DP1.4 Rx Equalizer
而在接收端方面，DP1.4 则设计了DFE以及10种不同的CTLE来对高速讯号做运算还原，CTLE为一种针对不同频率的转移函数，此转移函数会将讯号的高频成份放大，低频成份衰减，来达到讯号高低频的均衡，进而使接收端收到的眼图更漂亮。
DP1.4 CTLE (Rx EQ) for HBR3 ( 图一 )
1. DP 1.4 Transmitter (Rx) PHY

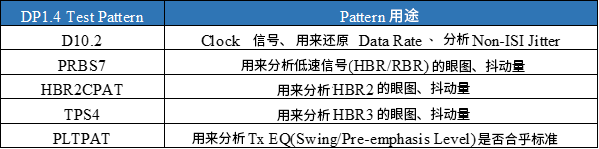

在Tx 讯号测试时，我们会透过Reference Sink 来与DUT (Source) 连接，诱使DUT进入测试模式，进而改变输出的讯号的种类及参数，包括不同的测试Pattern，Swing/Pre-emphasis Level，SSC On/Off 等等。
( 表二 )
1.1 眼图测试
眼图测试为用来验证讯号质量基本的方法，一般来说，透过观察讯号眼图的眼宽及眼高，是否触碰到Eye Mask，可以了解Source 产品所输出的讯号是否足以被Sink所辩识。以下列出DP1.4 在不同速度的眼高、眼宽规范(表三)，并以一HBR3 的眼图为例子(图二)。
( 表三 )
(图二)
1.2 Jitter测试
Jitter(抖动) 为影响讯号质量的主要原因，其成分又可划分为Deterministic Jitter-DJ (确定性抖动)与Random Jitter-RJ(随机抖动)，其中DJ 又可区分为SJ、 DDJ(ISI) 、BUJ 等等成分而在DP 的测试中，需进行以下的Jitter分析
- Random Jitter: 随机抖动，常见的来源有热干扰，环境等不确定的干扰。
- Sine Jitter(SJ): 周期性抖动，常见的有电路板上的震荡器，电源等干扰。
- ISI: (Inter symbol interference)，通常讯号走过的路径越长，此干扰越大
- Total Jitter(TJ): 以上所有Jitter成分加成。
以下列出DP1.4 在Total Jitter 的规范
( 表四)
1.3 Spread-spectrum(SSC) 展频测试
为了避免高速讯号集中在某个频段而成为干扰源，DisplayPort 采用了SSC的展频技术，将Data Rate 频率打散。在测试SSC时，会针对SSC的频率以及大小分别进行量测，以下为CTS中规范的标准
( 表五 )
1.4 VTX 测试 (Swing/ Pre-emphasis Level Test)
此测试旨在验证输出的讯号Swing 与 Pre-emphasis加重的比例是否足够
这里使用的是PLTPAT(Pre-emphasis level test pattern)，测试时，示波器会将讯号由时域转换为频域，并计算出Transition Bit (转态位)与Non-Transition Bit (非转态位) 的比值。
(表六)
2. DP 1.4 Receiver (Rx) PHY
对于接收端Rx 的测试，我们一样会透过Reference Source 来与DUT (Sink) 沟通，诱使Sink DUT进入到测试模式。接着，我们会透过BERT(误码仪、讯号产生器)将一段充满噪声的讯号(包含，Random Jitter, Sine Jitter, ISI, Crosstalk 等等成分)输入到Sink端，确保接收端的IC 仍可准确的判读讯号的0与1准位。
那要如何确认接收端IC是否有准确判读输入的讯号呢?
肉眼辨认是一种方式，观察画面是否有亮线闪烁等。但这对高速讯号来说不够明确，且在DP的设计也没有USB接口的Loopback mode模式。故在进行测试时，我们会透过DPCD的读取跟写入，来判断Sink端是否有讯号误判的情形发生。DPCD全名为DisplayPort Configuration Data. 它储存在Sink的 IC上，上面会宣告Sink的能力(DP版本，Max Speed，支持几个信道等)同时，也可以在上面写入数值，以进行Source及sink间的link training 沟通。
回归正题，在DPCD的某个特定地址，会记录SINK端此时收到的Error，意即我们会在测试时，透过写入DPCD 告诉Sink此时要输入何种测试pattern, 而当SINK 比对输入讯号后发现，有不一致的位时便会在Error Count 的Register 填入Error的数量。
进行Sink PHY的测试会有三个步骤，不同的阶段，会需要由BERT端输出不同的Pattern (图三)。
- Frequency Lock : 此阶段会进行传输速度、几个Lane的比对。
- Symbol Lock : 此阶段会进行EQ 的调整，测试Pattern的Align。
- Error count : 结束前，进行Test Pattern 的比对，并记录错误量。
我们会依照CTS，在一定的时间内观察Sink的“Error Count”，以判断测试结果为Pass or Fail。
(表七)
参考文献
- VESA DisplayPort (DP) Standard Version 1.4a 19 April 2018: https://vesa.org/
- VESA DisplayPort v1.4a PHY Layer Compliance Test Specification, Rev1.1, 05 June 2020: https://vesa.org/
作者
GRL中国台湾测试工程师 杨宗霖Robert Yang
具四年测试经验，熟悉DisplayPort、Thunderbolt、HDMI®、USB 等多种测试规范
目前负责GRL中国台湾兼容性测试部门，乐于协助客户的各种问题，以顺利取得认证。
